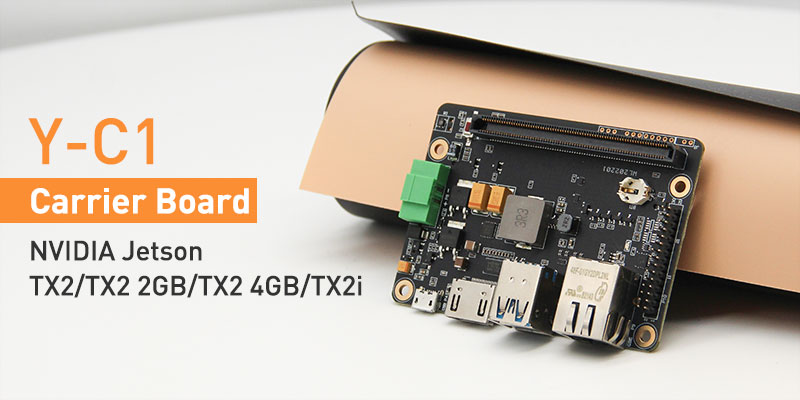

Jetson TX1/2/2i 载板 Y-C1

2个USB3.0端口,1个HDMI 2.0接口
1个风扇控制接口
工作温度: -40~+85℃

Y-C1是一款搭配NVIDIA Jetson  TX1/TX2/TX2-4GB/TX2i 系列核心模块的低成本、小体积载板,适合紧凑型部署需求。 具有丰富的对外接口,全板器件均采用宽温型号。



产品特性

2 个 USB3.0 端口(每个端口带宽 5Gbps,提供 1A 输出电流)
2 个 CAN(板载 CAN 收发器)
3 个 3.3V 电平普通串口(UART), 1 个 3.3V 电平 Debug 串口(UART)

1 个千兆以太网(10/100/1000 BASE-T)
4个3.3V位可编程GPIO
1个RTC电池排针接口
1个621型RTC电池座
1 个 HDMI 2.0 接口(大至 6Gbps,24bpp,4096x2160@60Hz)
1个SD卡接口
1个3.3VI2C接口
1 个风扇控制接口
可配置的开机上电方式(默认为上电自启动)
板载加密器,可用于应用程序的加密保护
用户可在操作系统内使用板载三色 LED 指示灯
板卡尺寸:87mm×60mm×16 mm
电源要求:+7V~+19V
工作温度: -40~+85°C
重量:51g

*与 Jetson TX1 模块搭配使用时,CAN 总线接口功能不可用


Jetson TX2 系列参数


TX2 NX

TX2 4G

TX2

TX2i

AI Performance

1.33 TFLOPS
1.26 TFLOPS

GPU

256-core NVIDIA Pascal GPU

CPU

Dual-core Denver 2 64-bit CPU and quad-core Arm® Cortex®-A57 MPCore processor

Memory

4 GB 128-bit LPDDR4
51.2GB/s
8 GB 128-bit LPDDR4
59.7GB/s
8 GB 128-bit LPDDR4
(ECC Support)
51.2GB/s

Storage

16 GB eMMC 5.1
32 GB eMMC 5.1
32 GB eMMC 5.1

CSI Camera

Up to 5 cameras
(12 via virtual channels)
12 lanes MIPI CSI-2
D-PHY 1.2 (up to 30 Gbps)
Up to 6 cameras
(12 via virtual channels)
12 lanes MIPI CSI-2
D-PHY 1.2 (up to 30 Gbps)

PCIe

1 x1 + 1 x2
(PCIe Gen2)
1 x1 + 1 x4 OR 1 x1 + 1 x1 + 1 x2
(PCIe Gen2)

Display

2 multi-mode DP 1.2/eDP 1.4/HDMI 2.0
1x 2 DSI (1.5Gbps/lane)
2 multi-mode DP 1.2/eDP 1.4/HDMI 2.0
2 x4 DSI (1.5Gbps/lane)

Power

7.5W | 15W
10W | 20W

Video Encode

1x 4K60 (H.265)
3x 4K30 (H.265)
4x 1080p60 (H.265)

Video Decode

2x 4K60 (H.265)
7x 1080p60 (H.265)
14x 1080p30 (H.265)
Networking 10/100/1000 BASE-T Ethernet
10/100/1000 BASE-T Ethernet, WLAN
10/100/1000 BASE-T Ethernet
Mechanical 69.6 mm x 45 mm
260-pin SO-DIMM connector
87 mm x 50 mm
400-pin connector

订货信息

型号

功能

Y-C1

NVIDIA® JetsonTM TX1/TX2/TX2-4GB/TX2i 核心模块配套小型化载板

Y-C1-L

不焊接多功能高速信号扩展连接器 Y-C1 载板
