Jetson Xavier NX载板 Y-C7

板载64G emmc 存储
1个千兆以太网(10/100/1000 BASE-T)
1个HDMI 2.0接口(最大6Gbps,24bpp,4096x2160@60Hz)
1个紧固型全速USB3.1 TypeC连接器
1个全长MiniPCIe连接器
1个M.2 key E连接器
1个RS-232电平串口, 1个3.3V电平串口
3个3.3V位可编程GPIO,1个3.3V强驱动能力的位可编程GPO
工作温度: -40~+85℃
板卡尺寸:80mm×60mm×16.8 mm

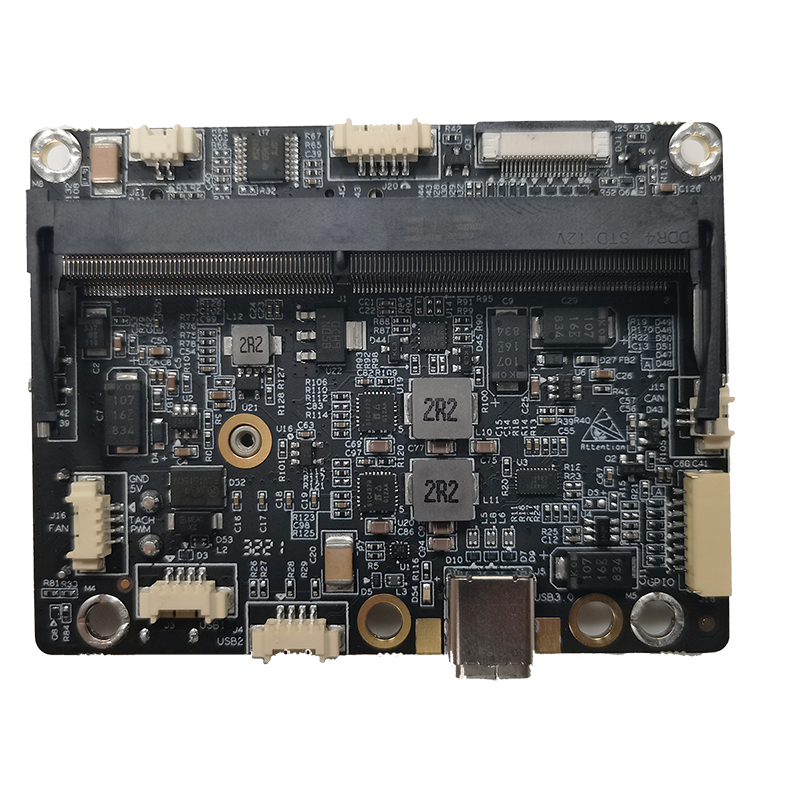

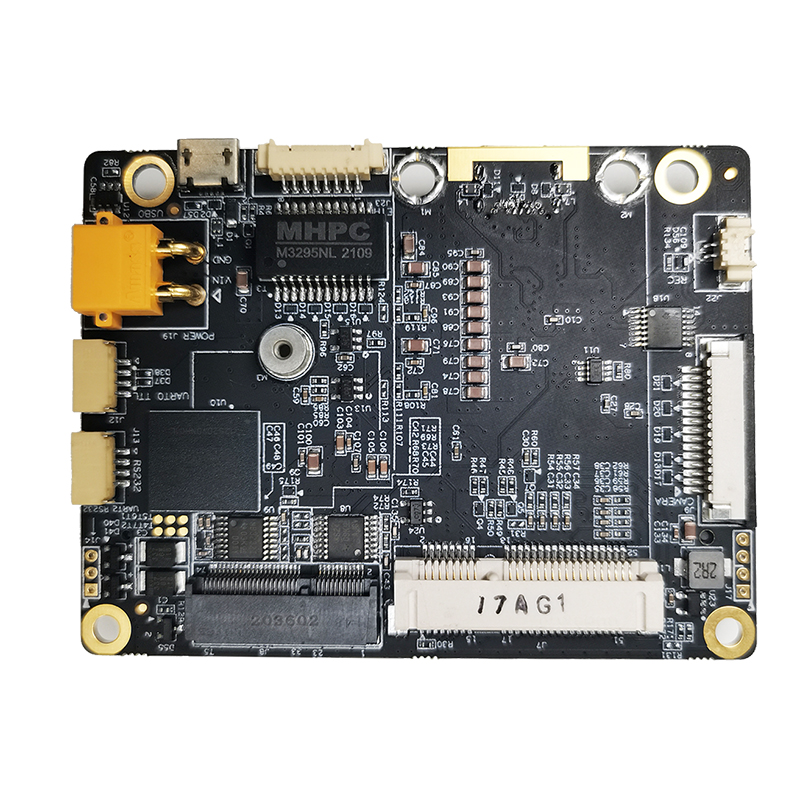

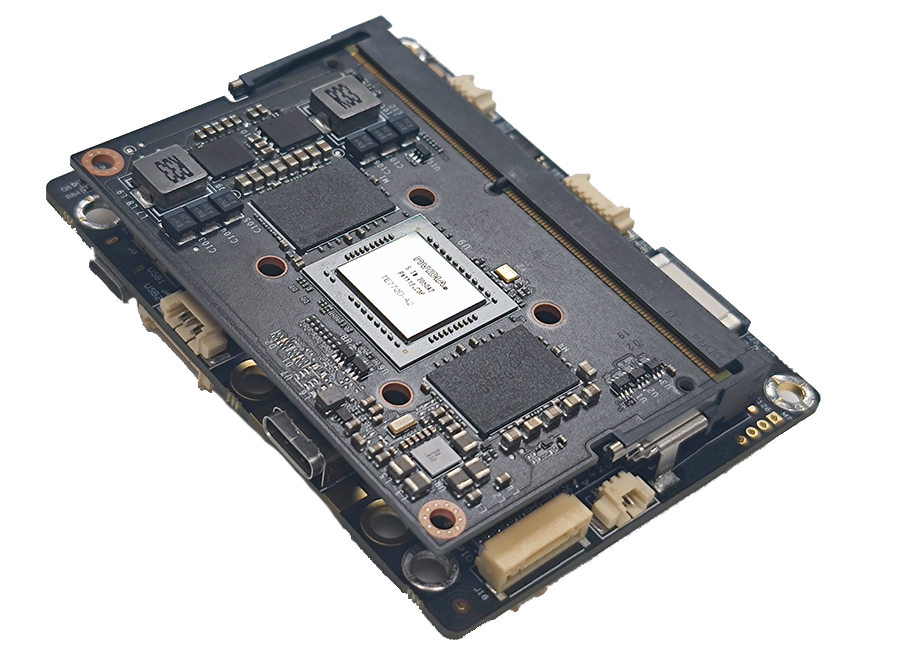

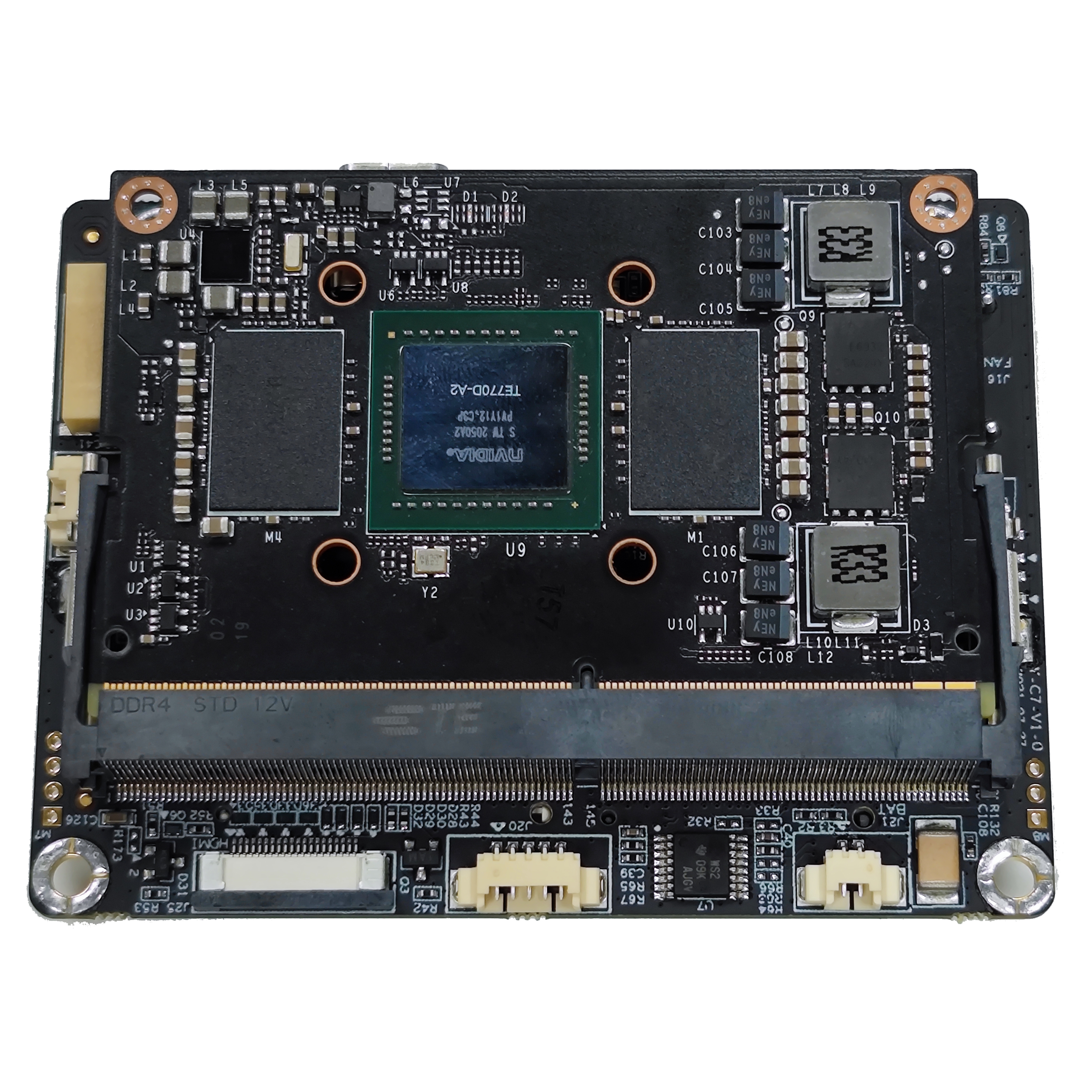

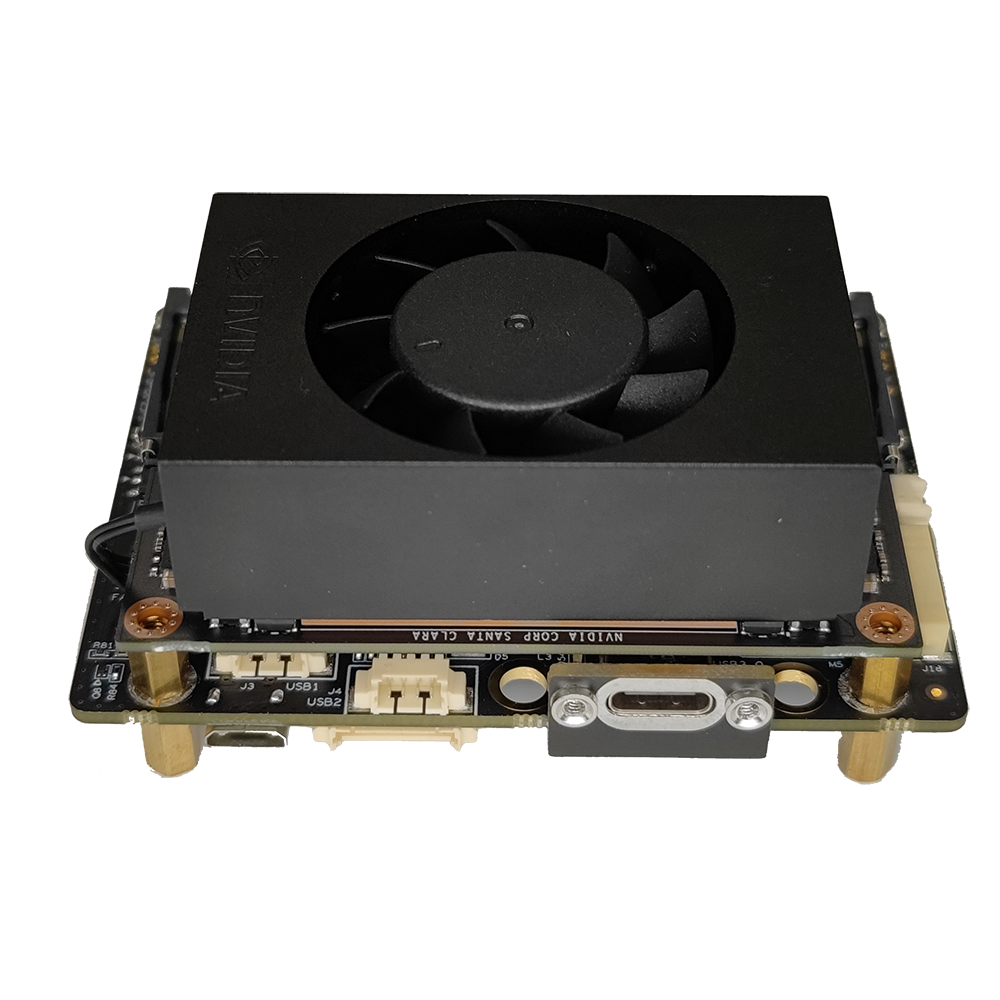

Y-C7是一款搭配NVIDIA® JetsonTM Xavier NXTX2 NXNano 系列核心模块的低成本、小体积、工业级载板。面向无人机行业智能计算应用,主要接口进行了静电安全保护设计,采用了高可靠性、70W带载能力的电源应用方案,输入电源具有过压与反极性保护功能, 具有丰富的对外接口,全板器件均采用宽温型号。针对无人机抗 震性要求,所有接口都采用了软线引出设计,以便通过软线卸力来提高与外设连接的抗震性。对于高速USB3.1信号, 采用了带固定结构的Type-C连接器设计,可通过螺丝来锁紧Type-C外设或转接线。



产品特性

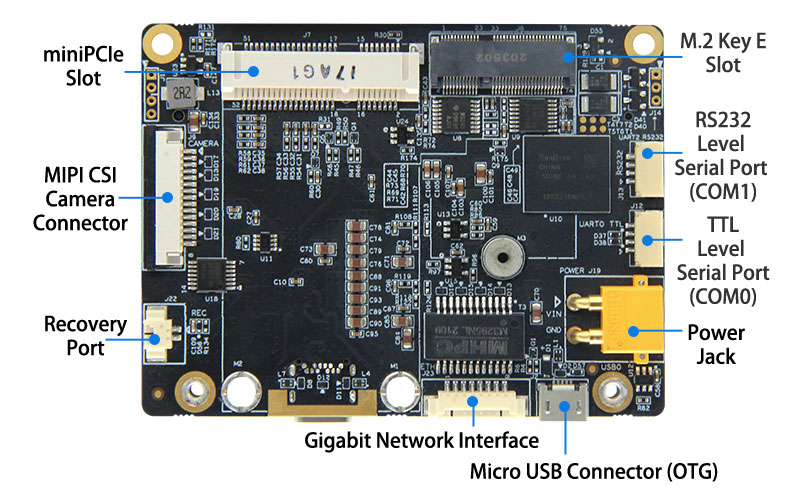

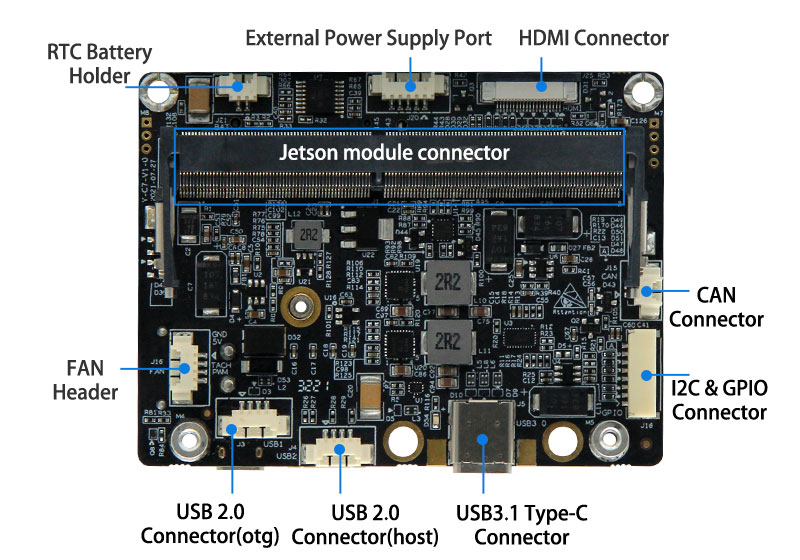

➢  64G EMMC onboard

➢ 1 Full-speed USB3.1 Type C connector

➢ 1 Micro USB connector
➢ 1 Gigabit Ethernet (10 / 100 / 1000 BASE-T) RJ45 connector
➢ 1 HDMI 2.0 interface (up to 6Gbps, 24bpp, 4096x2160@60Hz)
➢ 1 USB2.0 connector
➢ 1 M.2 Key E connector
➢ 1 fan control interface
➢ 1 Full-length miniPCIe connectors
➢ 1 group of I2C signals with 3.3V level
➢ 1 CAN bus interface with on-board transceiver
➢ 1 RS-232 level serial port, one 3.3V level UART port
➢ Three 3.3V bit programmable GPIO, one 3.3V strong driving ability of the bit programmable GPO

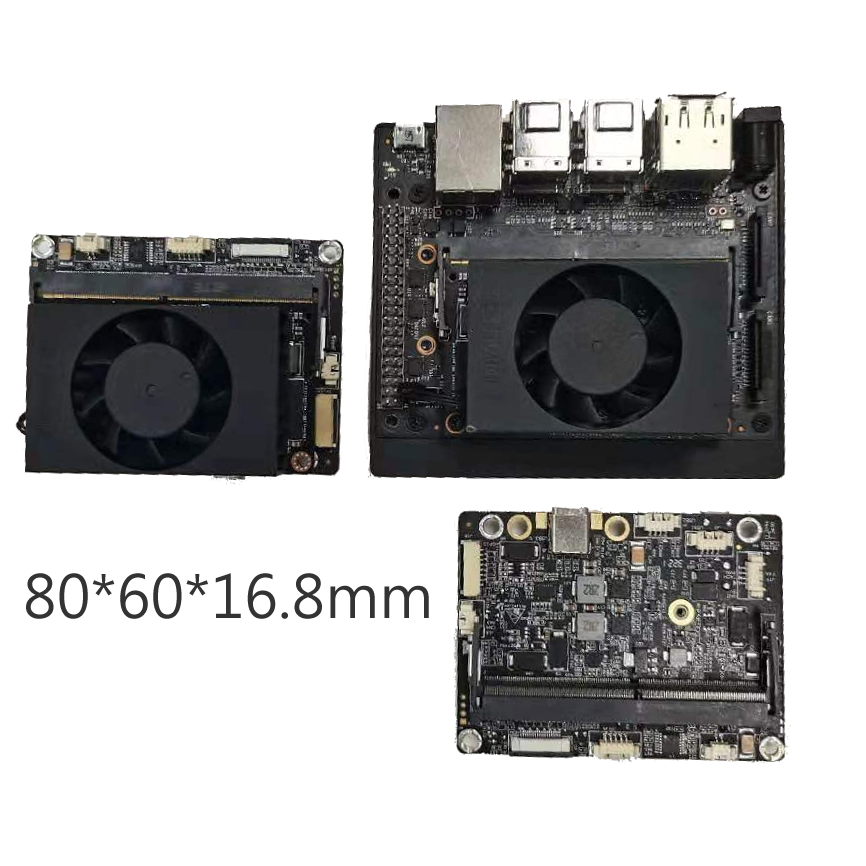

➢ Board size: 80mm * 60mm * 16.8 mm
➢ Power supply requirements: DC + 9V~ + 24V
➢ Operating temperature: -40~ + 85°C
➢ Weight: 40g

*When used with Jetson Nano module, the CAN bus interface function is unavailable and the M.2 connector is unavailable.
